瑞士巡鷹智檢一直致力于先進檢測儀器的研發并提供高效的檢測解決方案，通過直觀的軟件、智能設備、相機、傳感器和云端互連的科技平臺，實現高效的數字化現場工作，從而助力良性的經濟發展、保護建筑世界的安全、可靠和長久運營。

除此之外，我們還為高校、科研領域推出全新的“Built World Tech”綜合檢測與分析平臺，包含橋隧結構全生命周期檢-析和地下隱蔽工程（SUE）檢-析兩大功能平臺，為高校、科研院所的橋隧、結構工程、環境、城市綜合管理提供新的研究助力。

✦

橋隧結構全生命周期檢-析平臺

該平臺以檢測和分析橋隧結構的方向出發，在傳統機械、電磁學、聲波測速等方法的基礎上，結合先進的步進頻率雷達波（SFCW）、陣列式超聲成像技術（SAFT）以及全新的數字化3D建模技術，可為您在實驗現場打造新型的檢-析一體化移動平臺，不僅可實現橋隧表面缺陷、鋼筋及保護層厚度、腐蝕、深層裂縫/缺陷、預應力套筒等結構、缺陷的2D/3D的視覺成像和AI自主分析，還可實現完全的現場檢測→分析→報告→數據管理的高效工作流程。其功能包含：

表觀狀況

1、原理

高精度攝像結合激光Lidar技術3D建模對橋隧表觀狀況評估。

2、檢-析對象

實現目標區域的測距、表層裂縫、整體工況的視覺化分析，并對橋隧進行局域和全域3D建模。

混凝土物性表征

1、原理

以高精度光柵測速結合機械回彈法對混凝土強度進行表征；
以變頻式超聲探頭（橫、縱波）組合，快速對混凝土內缺陷、裂縫、均質性進行評估；
以沖擊回波法對深層樁基及樁基完整性進行評估。

2、檢-析對象

從混凝土強度到區域內裂縫、缺陷以及深層樁基、完整性進行橋隧整體均質性分析。

鋼筋及保護層

1、原理

以電磁感應法、渦旋電流法結合半電位電勢法、四探針電阻率法對鋼筋定位、保護層測量鋼筋銹蝕及周邊滲透情況進行精準分析。

2、檢-析對象

對橋隧結構內鋼筋分布、保護層厚度以及該區域內鋼筋銹蝕狀況、風險、環境滲透情況進行綜合測試和分析。

結構CT

1、原理

以SFCW步進頻率連續雷達波技術、陣列式超聲橫波調頻技術結合數值孔徑合成聚焦技術（SAR、SAFT），用波動成像算法對目標物內結構進行高清2D、3D的CT掃描成像。

2、檢-析對象

對橋隧中鋼筋及以下的結構物、目標物、空洞、裂隙、預應力套筒等進行全方位的CT掃描，分析施工質量、病害可能性，對設計、施工、結構健康、勞損等綜合性分析。

✦

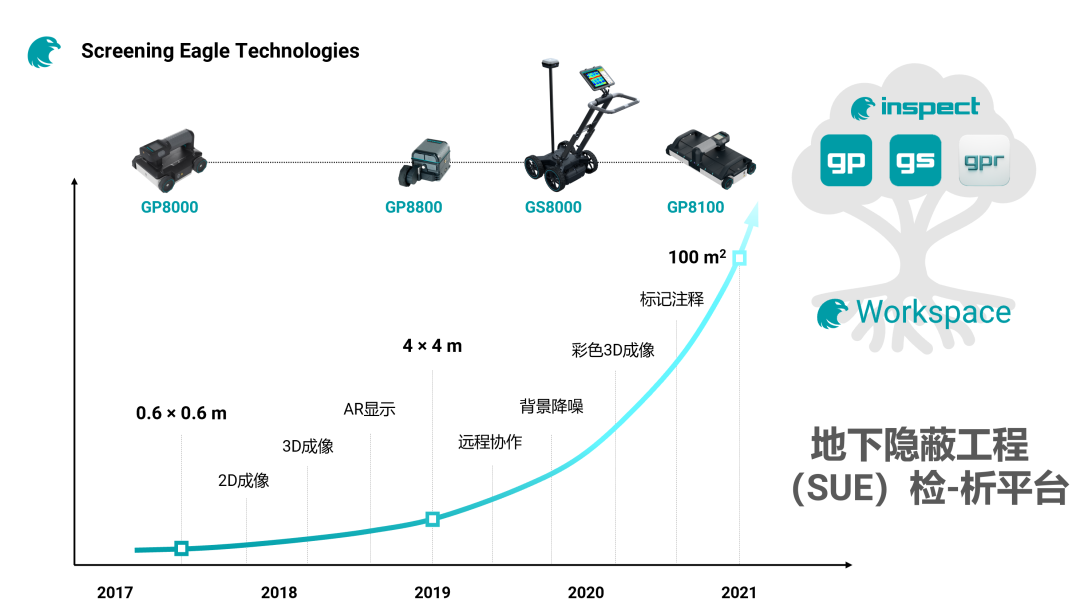

地下隱蔽工程（SUE）檢-析平臺

該平臺以如何精準地對地下管線、隱蔽工程檢測、分析的方向出發，以步進寬頻探地雷達技術為核心、高倍率實時采樣技術、快速傅里葉逆變換結合云到端全功能數據處理、分析平臺，可實現現場的數據采集即分析，測量即交付的全新檢測→分析的工作流程。同時在業內專業的GPR-Slice分析軟件的基礎上，全新開發的GPR Insight 2.0也給您來帶高效的專家級探地雷達數據分析。其功能包含：
